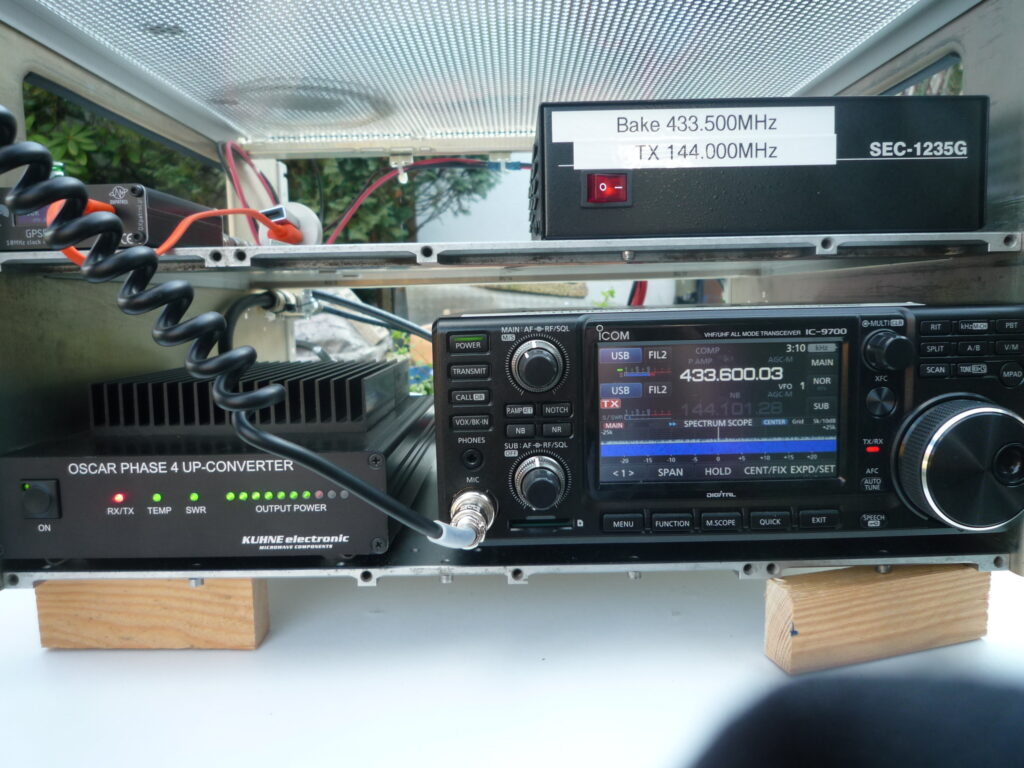

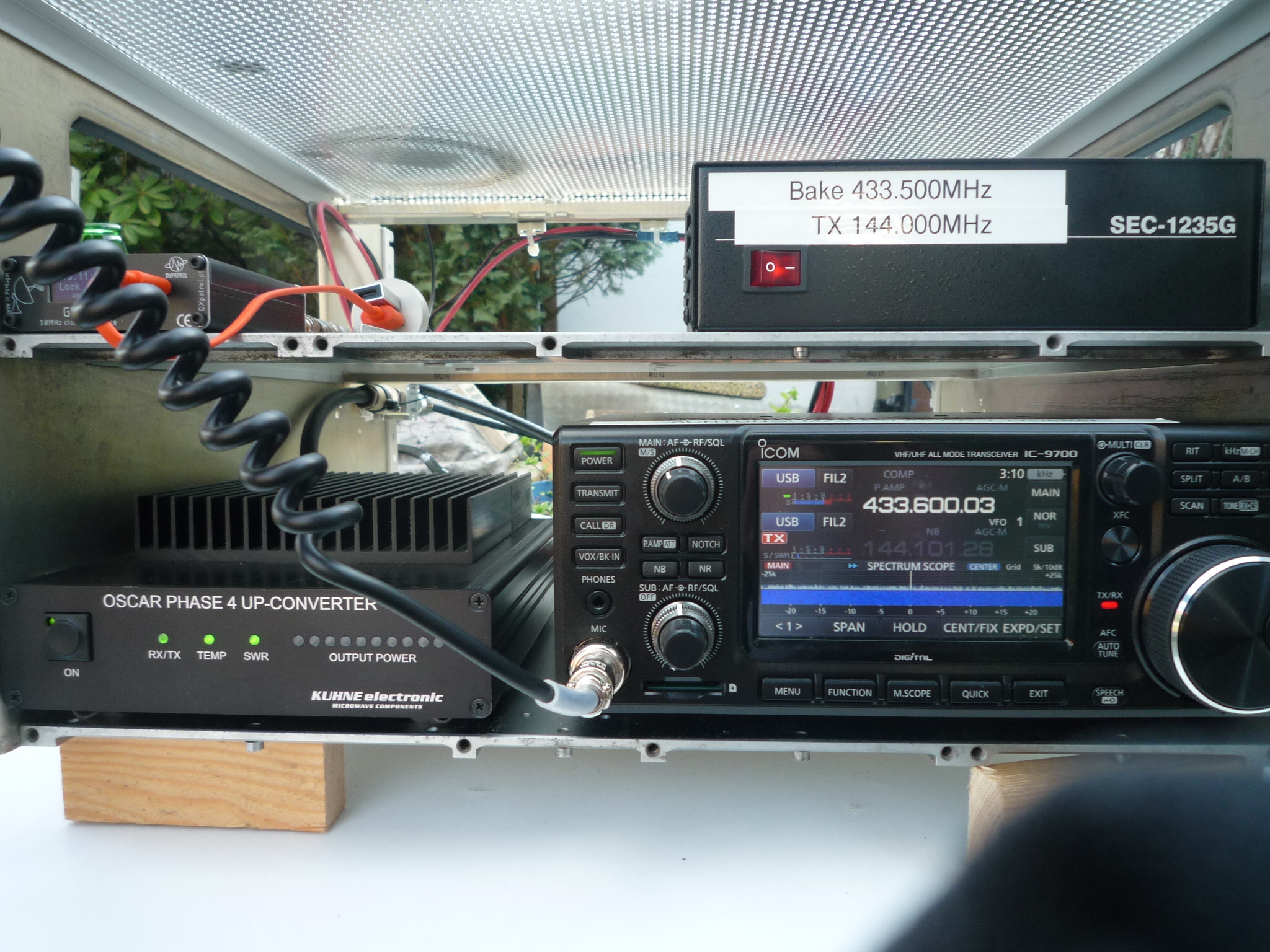

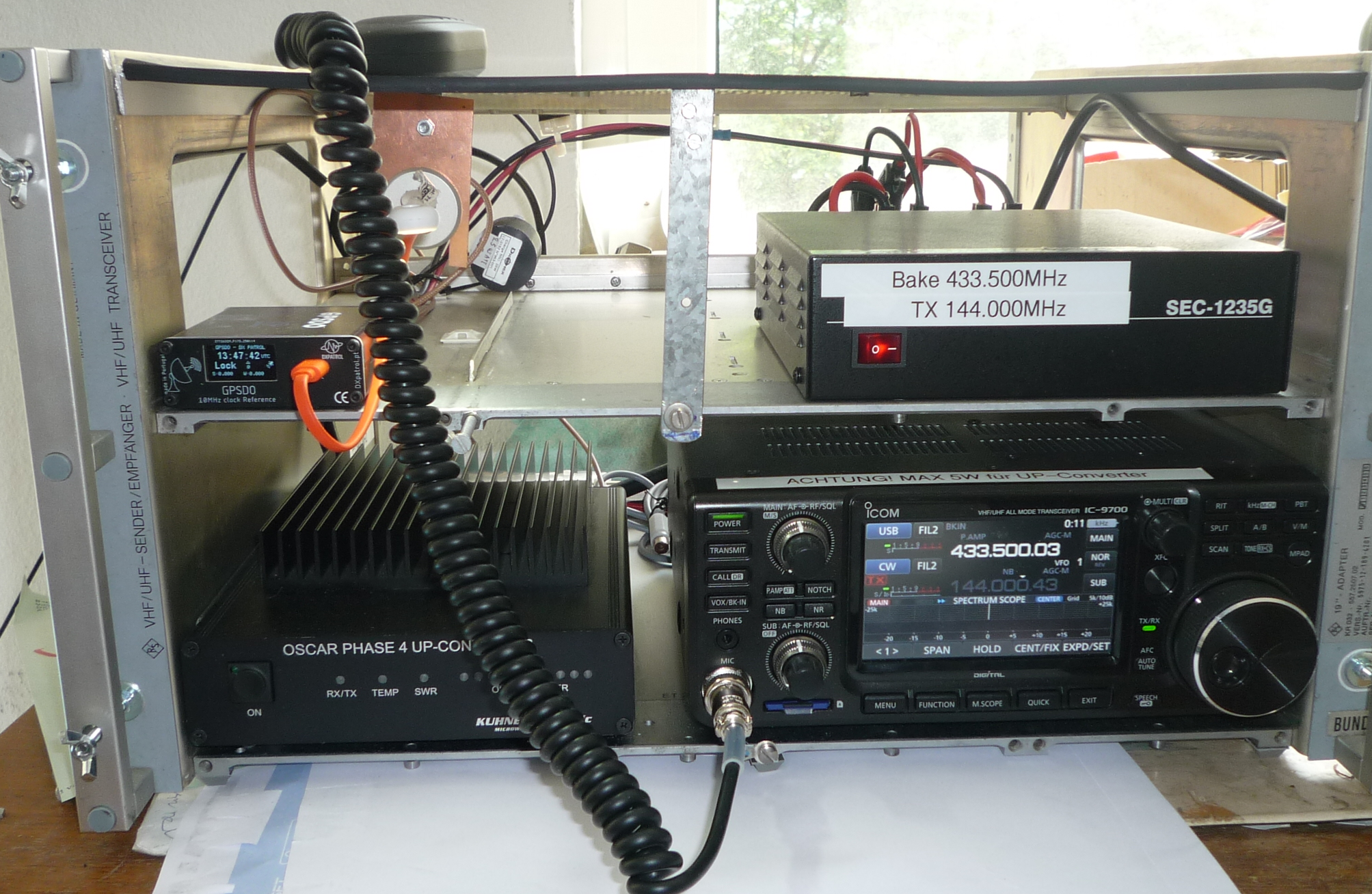

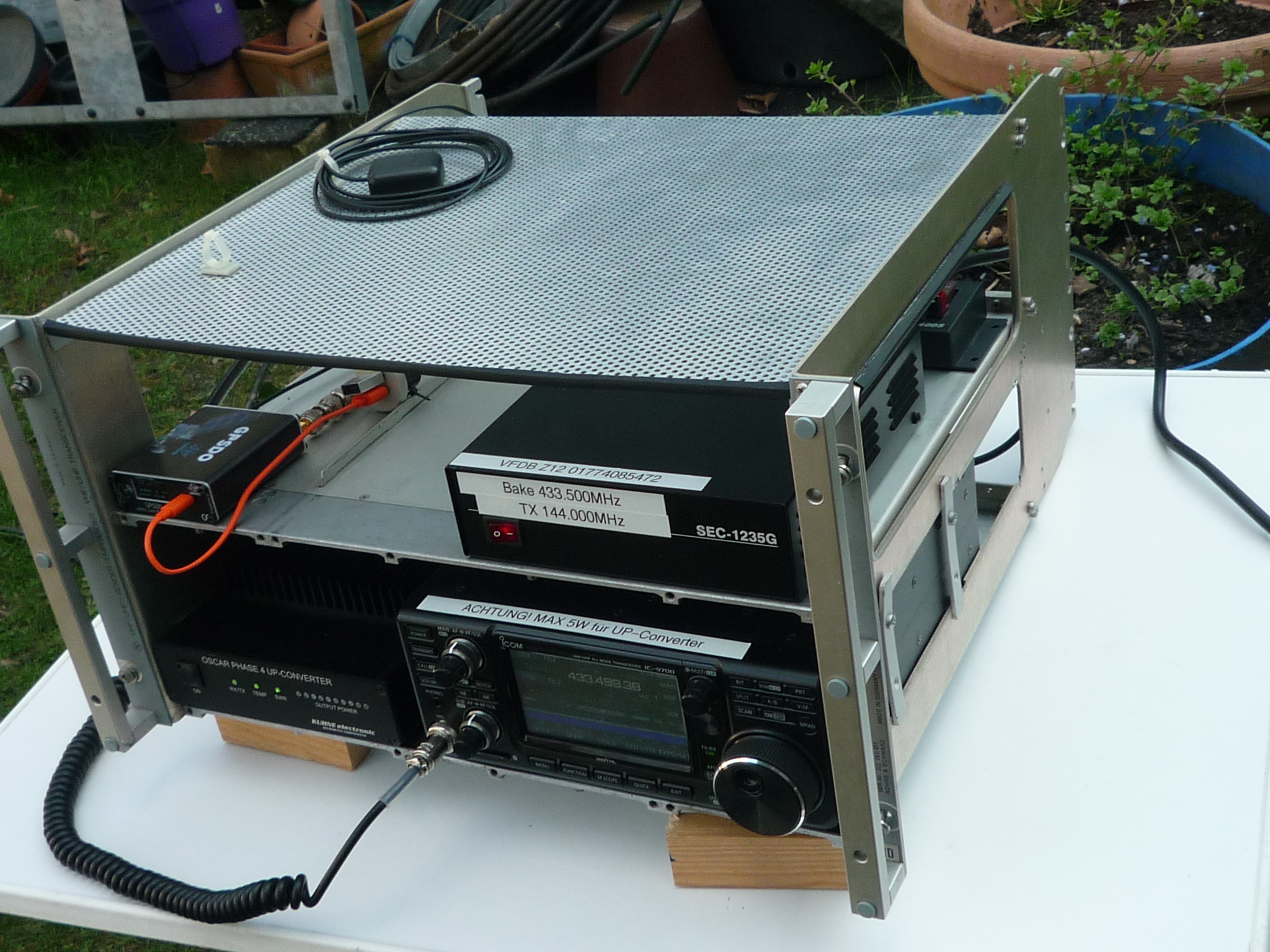

Die VFDB NR QO-100 Station Auf dieser Seite wird der Aufbau und Inbetriebnahme der QO-100 Station beschrieben. Seite ist im Aufbau,  Stand 19 Juni  2026. Einige Bilder zeigen frühere Versionen des Aufbaus. Hier eine Beschreibung in Papier_Form beschreibung_qo100_21mai2026 Die Station besteht aus: – Der  Q0-100-POTY-Antenne,  UpLink 2400 Mhz, Downlink 10489.500 Mhz  für die QO-100 Bake. Die Antenne  hat zwei SMA Anschlüsse für jeweils Empfang und Sendebetrieb. Im Empfangzweig ist ein sehr kurzes SMA_Stecker_Kabel, welches direkt zum am Spiegel montierten DownConverter führt. Für den Sendebetrieb das SMA-N-Adapterkabel zum TX Anschluß benutzen. – Q0100 KUHNE 3cm Low Noise DownConverter.  Die 10489.500 Mhz werden zu 433.500 MHZ umgesetzt MKU LNC 10 QO-100 Low Noise Converter – Q0-100 KUHNE UpConverter. Aus 144 MHZ aus dem ICOM 9700 werden 2400 MHz MKU UP 2424 B, Oscar Phase 4 Up-Converter – BiasT für QO-100-Anlage: Fernspeisung des 3cm Low Noise DownConverter KU BT 10 REF, Fernspeiseweiche –LowLoss-Kabel (2 Längen) zur QO100-Anlage für die 433 und 2400 MHZ zur Antenne – ICOM TRX IC-9700 Das Icom sendet auf 144 Mhz und speist den UPConverter. Das ICOM Empfängt die 433 Mhz vom Down_Converter. Die QO-100 Bake 10489.500 wird auf 433.500 empfangen. Im Satelliten_Modus  laufen die RX-qrg und die TX-Qrg synchron mit. Beispiel: für ein qso auf der 10489,650 MHZ  muß der RX auf 433.650 und der TX auf 144.150 MHZ eingestellt sein. Bedienungsanleitung für das ICOM 9700 Grundhandbuch: https://www.icomeurope.com/wp-content/uploads/2019/04/IC-9700_IM_GER_Basic_0_20190329.pdf Erweiterte Bedienungsanleitung: https://www.icomeurope.com/wp-content/uploads/2020/10/IC-9700_IM_GER_AdvancedManual_web_20190514.pdf – ICOM Standmikrofon SM-30 und einem Handmirko – Stromverteiler Rigrunner 4005 – Stromversorgung SEC-12356 – GPSO für 10Mhz. Die 10 MHZ werden u.a. o die BiasT eingespeist und versorgt den DownConverter GPSO Die komplette Anlage besteht aus:- Spiegel + Drei-Bein-Stativ Gestell mit u.a. ICOM 9700, PA, GPSO und Netzteil kleiner Koffer mit der Poti/Converter Einheit und CW_Taste Koffer mit zwei Kabeln Schema der Anlage: Im Gestell eingebaut: PA-2400 MHz incl. Dummylaod, Icom_9700, die Fernspeiseweiche für den Down-Converter, das GPSO- die GPSO_Antenne liegt auf dem Gestell. dazu ein 12Volt Netzteil Die Poti-Antenne und der DownConverter sind direkt an der SAT-Schüssel befestigt. Die Stromversorgung des Converters erfolgt von der Fernspeiseweiche Das dickere Koaxkabel von der PA_2400Mhz zum TX-Anchluß der Poti-Antenne. Das dünnere Koax_Kabel vom 433Mhz Ausgang des DownConverter zur Fernspeiseweiche.

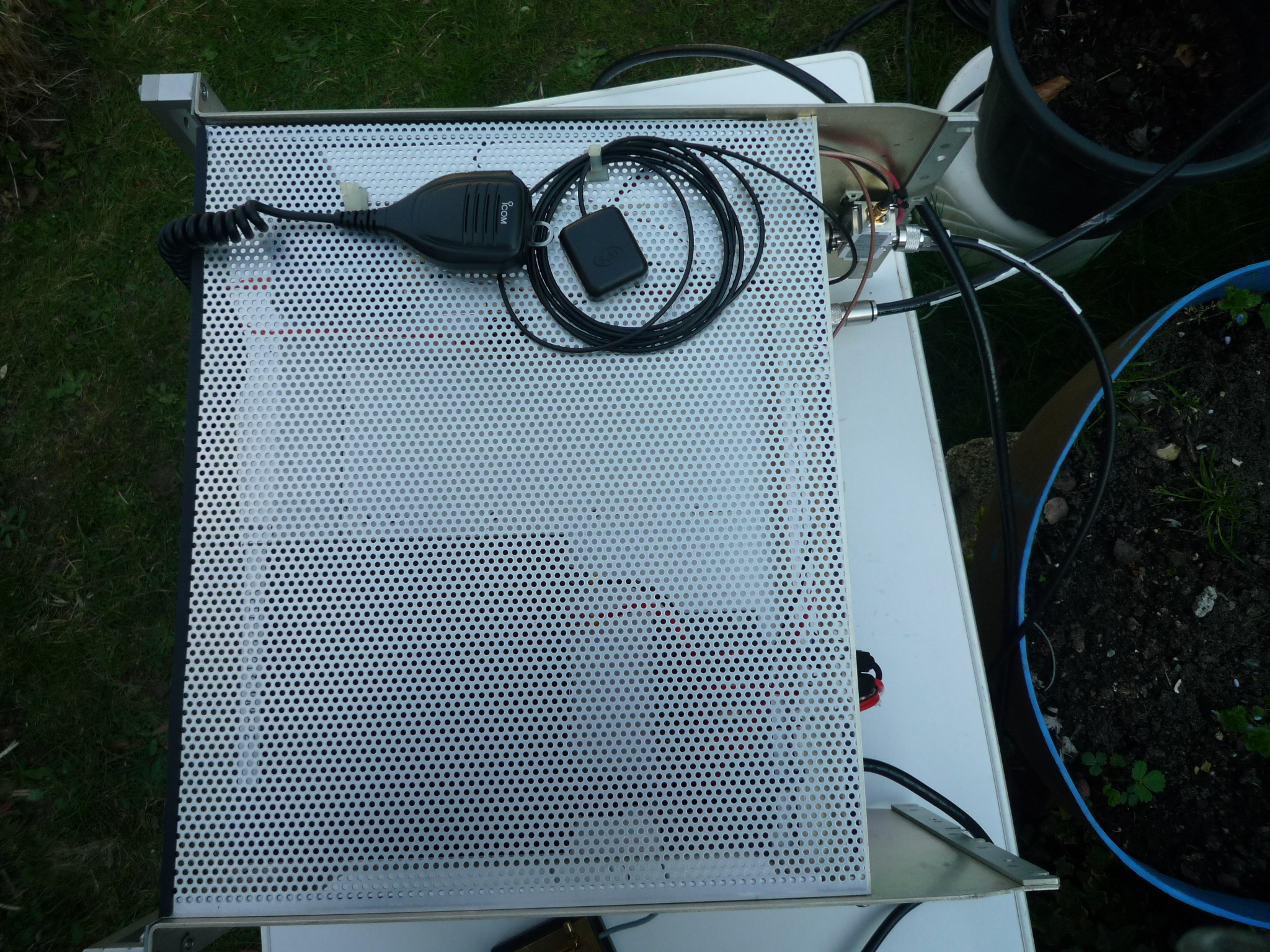

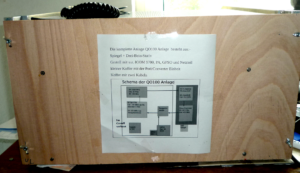

Transportschutz Frontseite Rückseite Bedienungsanleitung

Bedienungsanleitung Rückseite Transportschutz

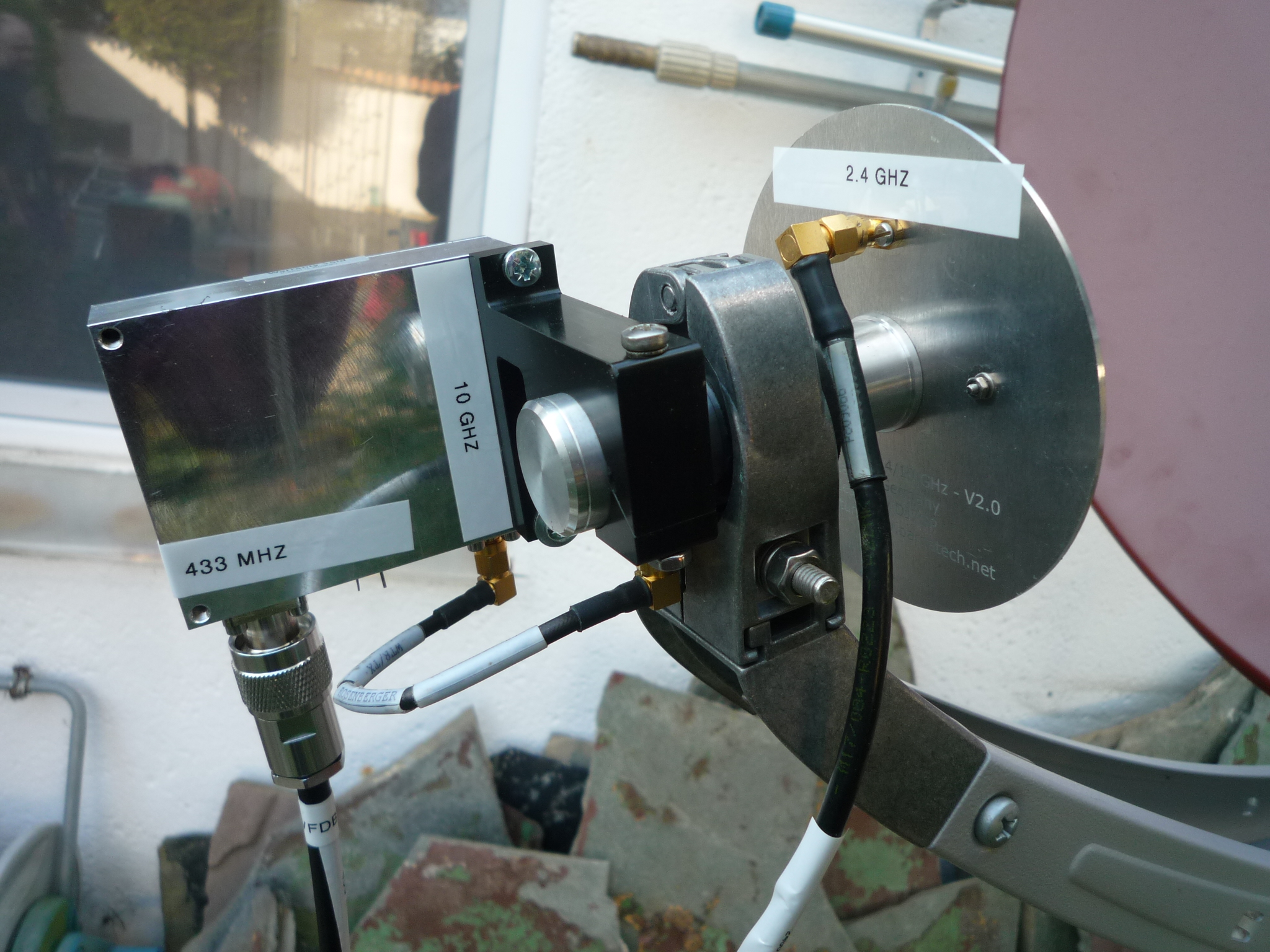

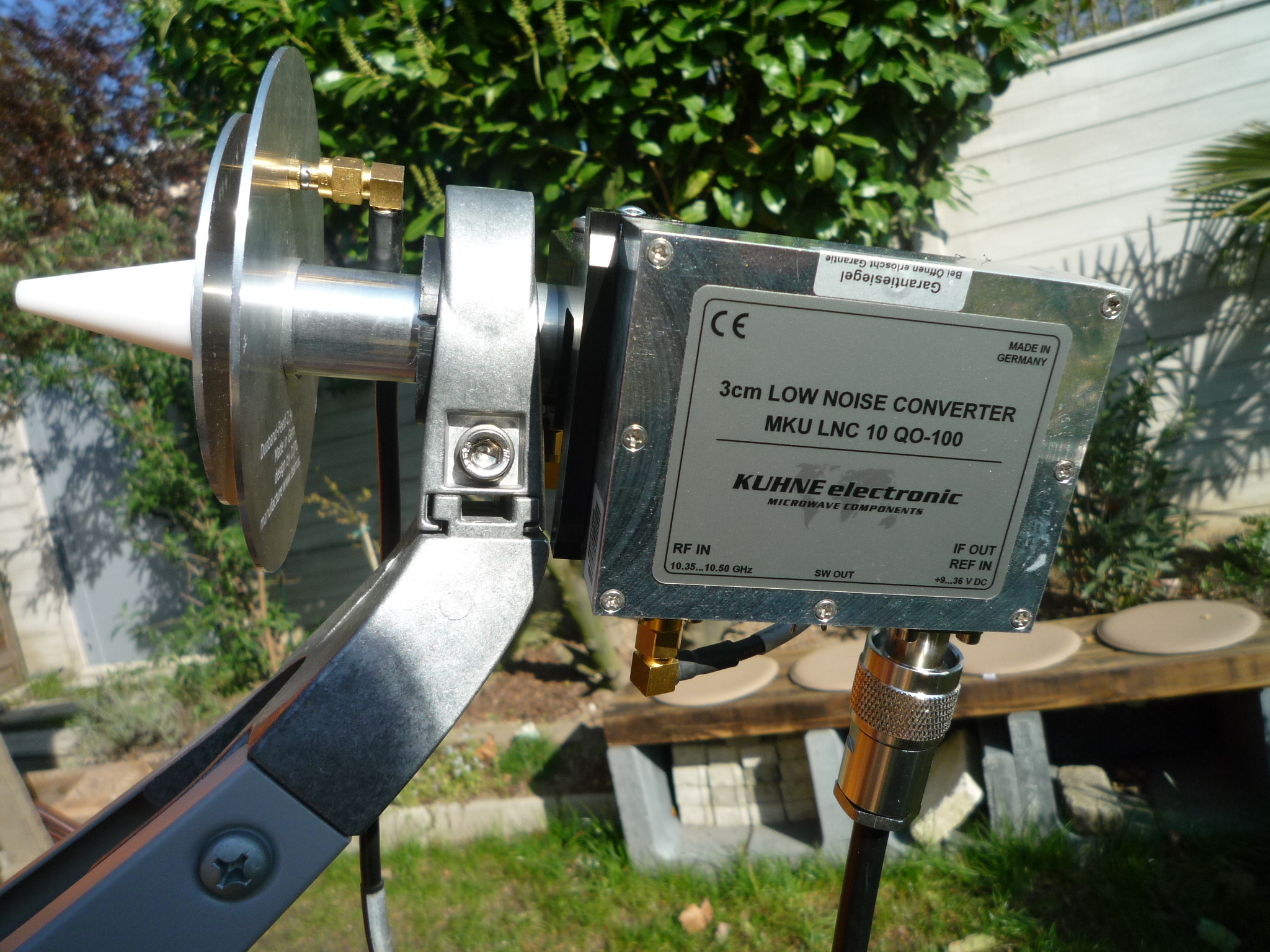

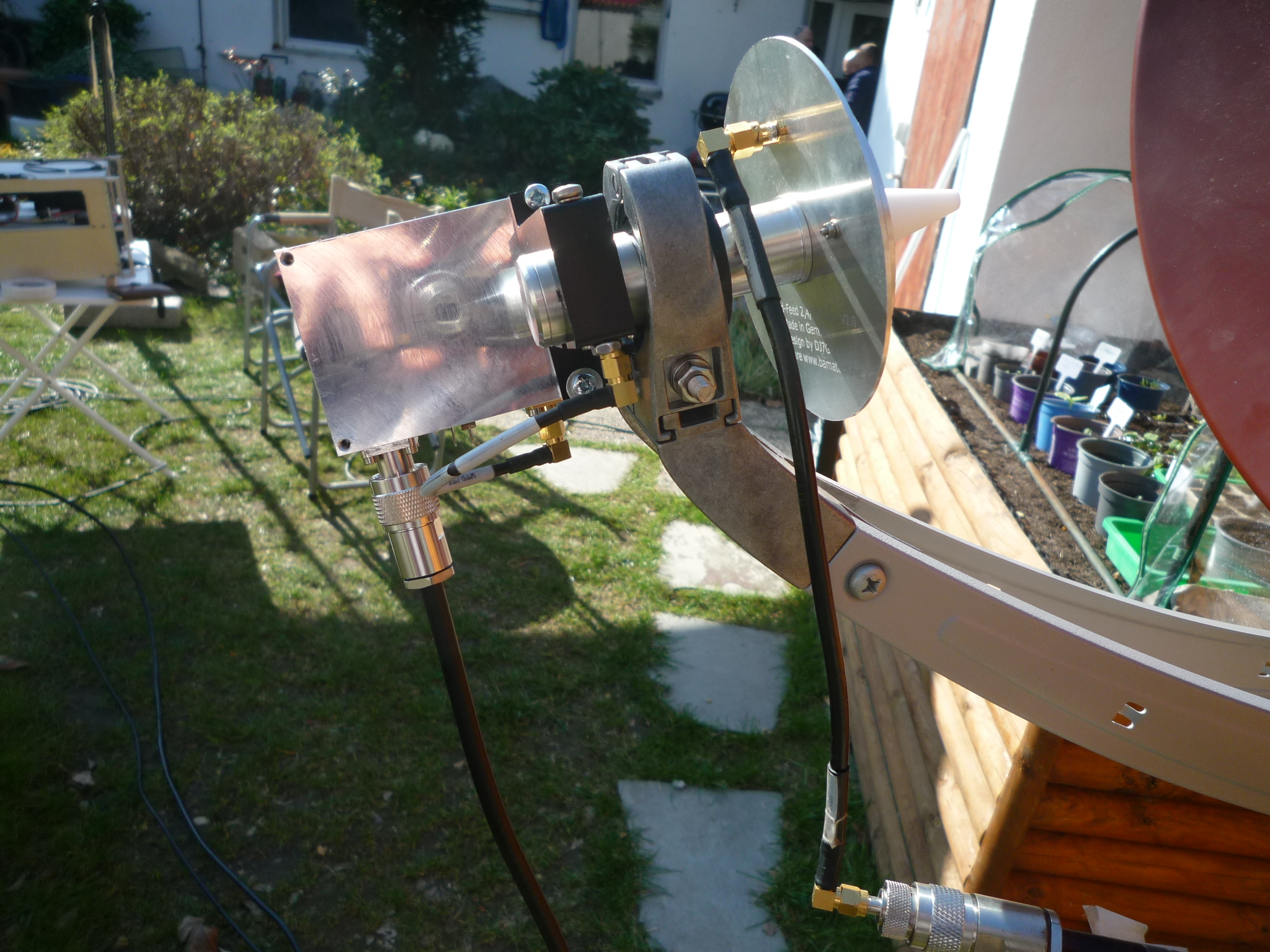

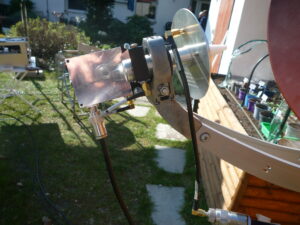

Montage am SAT-Spiegel:

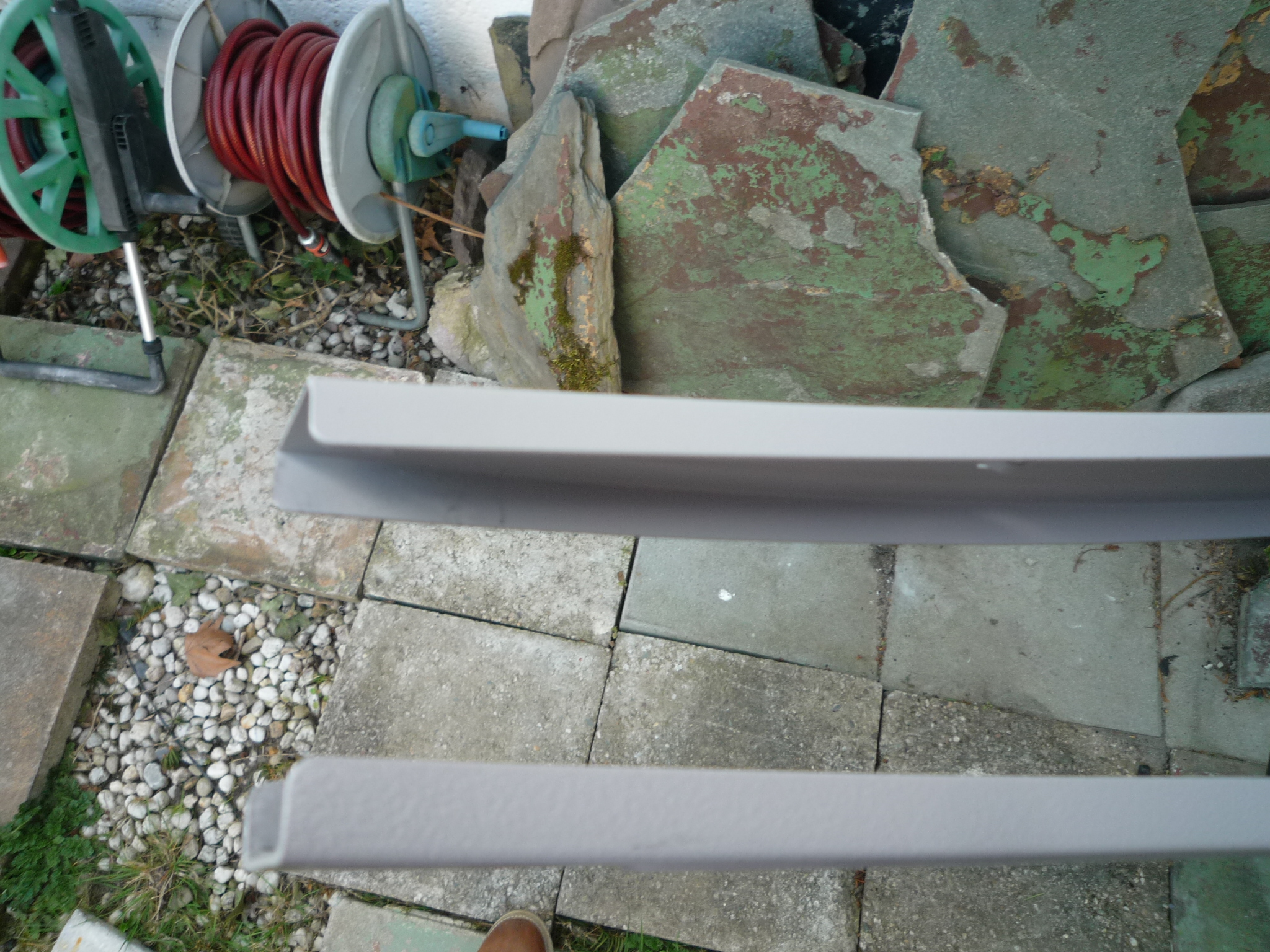

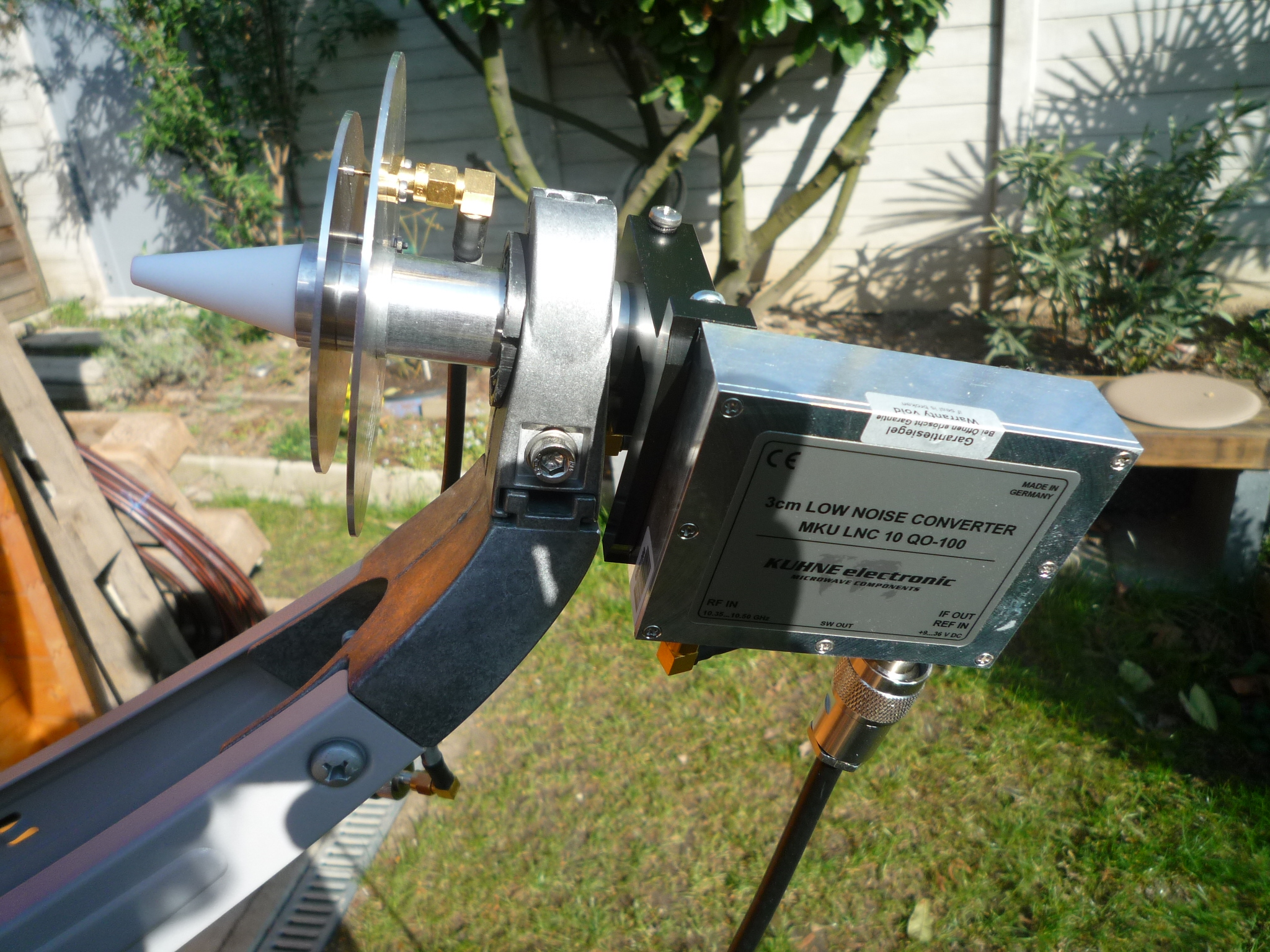

Den Ständer absolut senkrecht (ins Lot) aufstellen. Den Ständer so drehen, das ein Bein nach „Hinten“ ( nach Norden zeigt) zeigt. Den Arm-Transport Schutz ( Kunststoffröhrchen + Schraube) abschrauben ( und nicht verlegen)  und dann POTI&Converter Einheit an den Arm der Schüssel anstecken und verschrauben. Das Zusammenstecken ist etwas schwergängig.

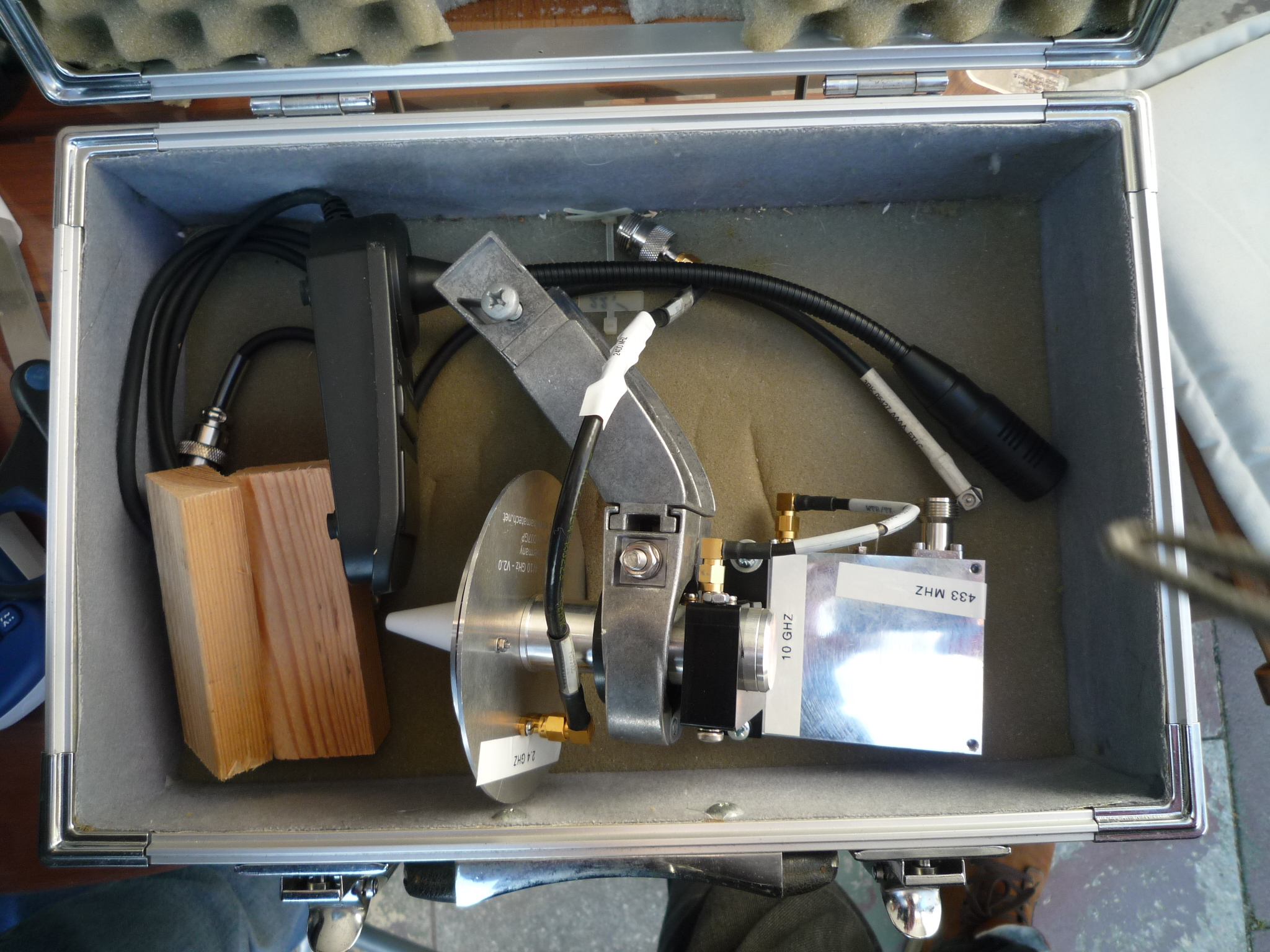

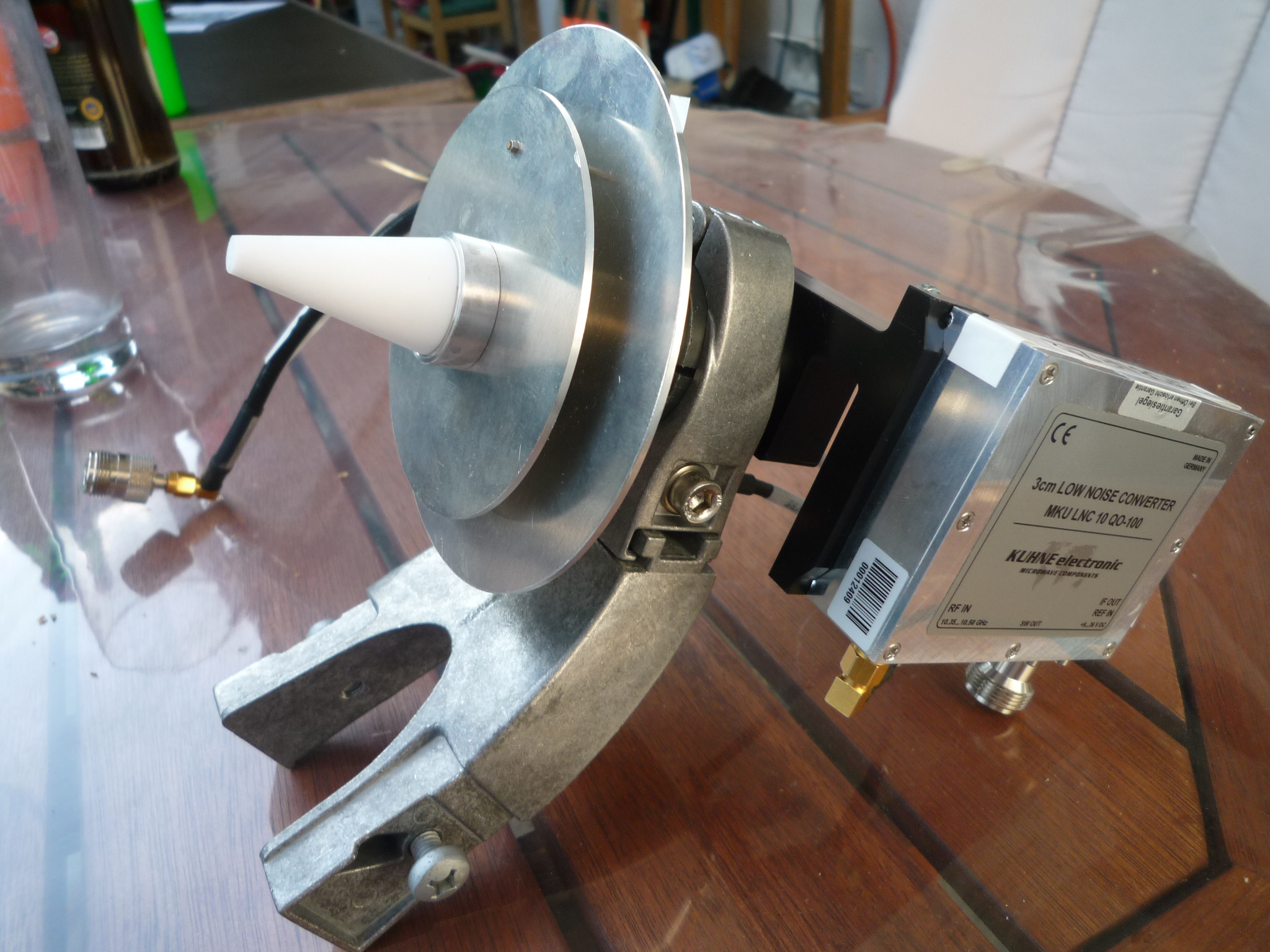

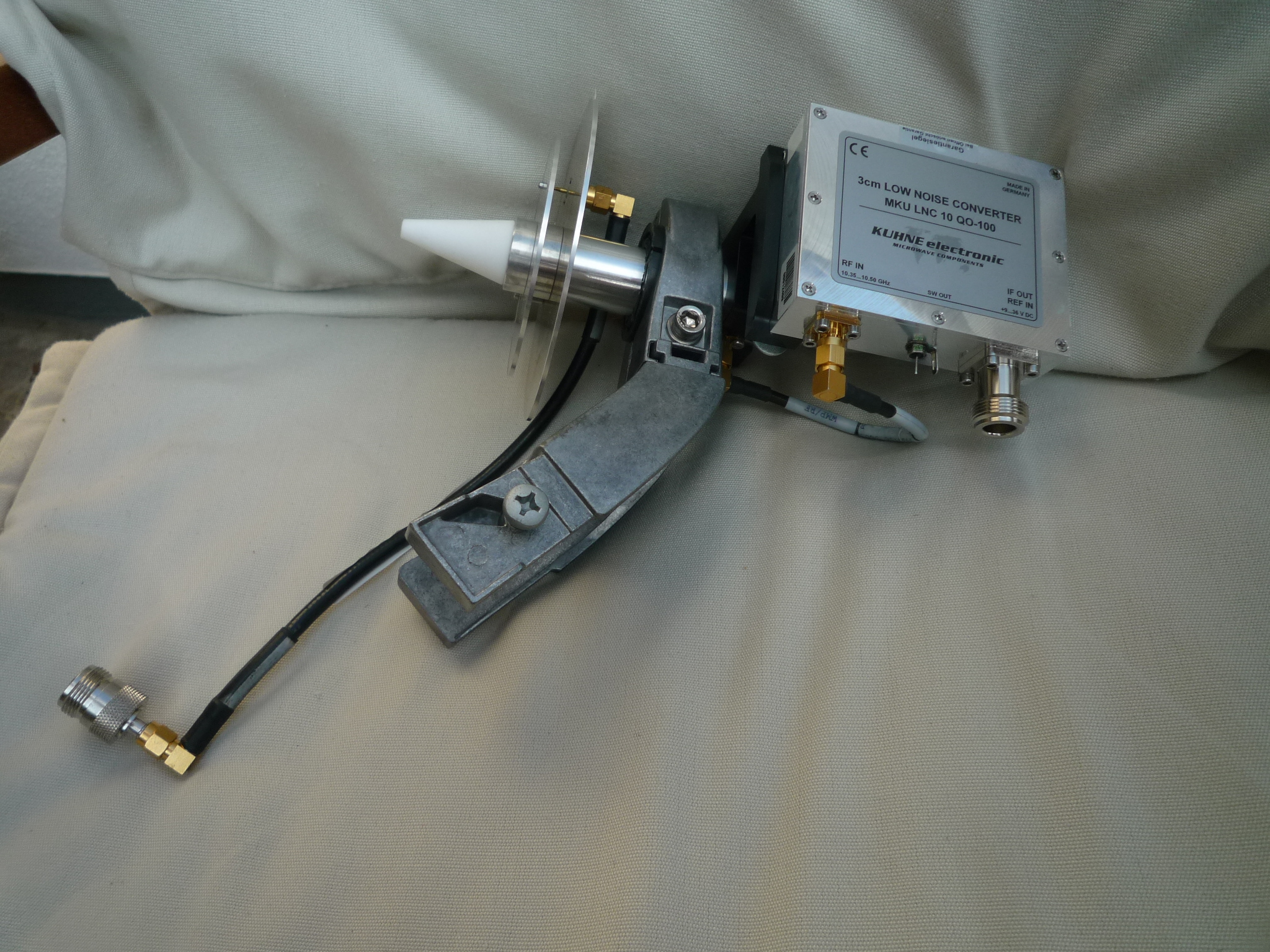

Die Einheit Poti-Antenne und DownKonverter  z.B. beim Abbau, nicht auseinander schrauben. Sondern wieder komplett in den kl. Koffer legen. Den Arm-Transportschutz wieder anschrauben.

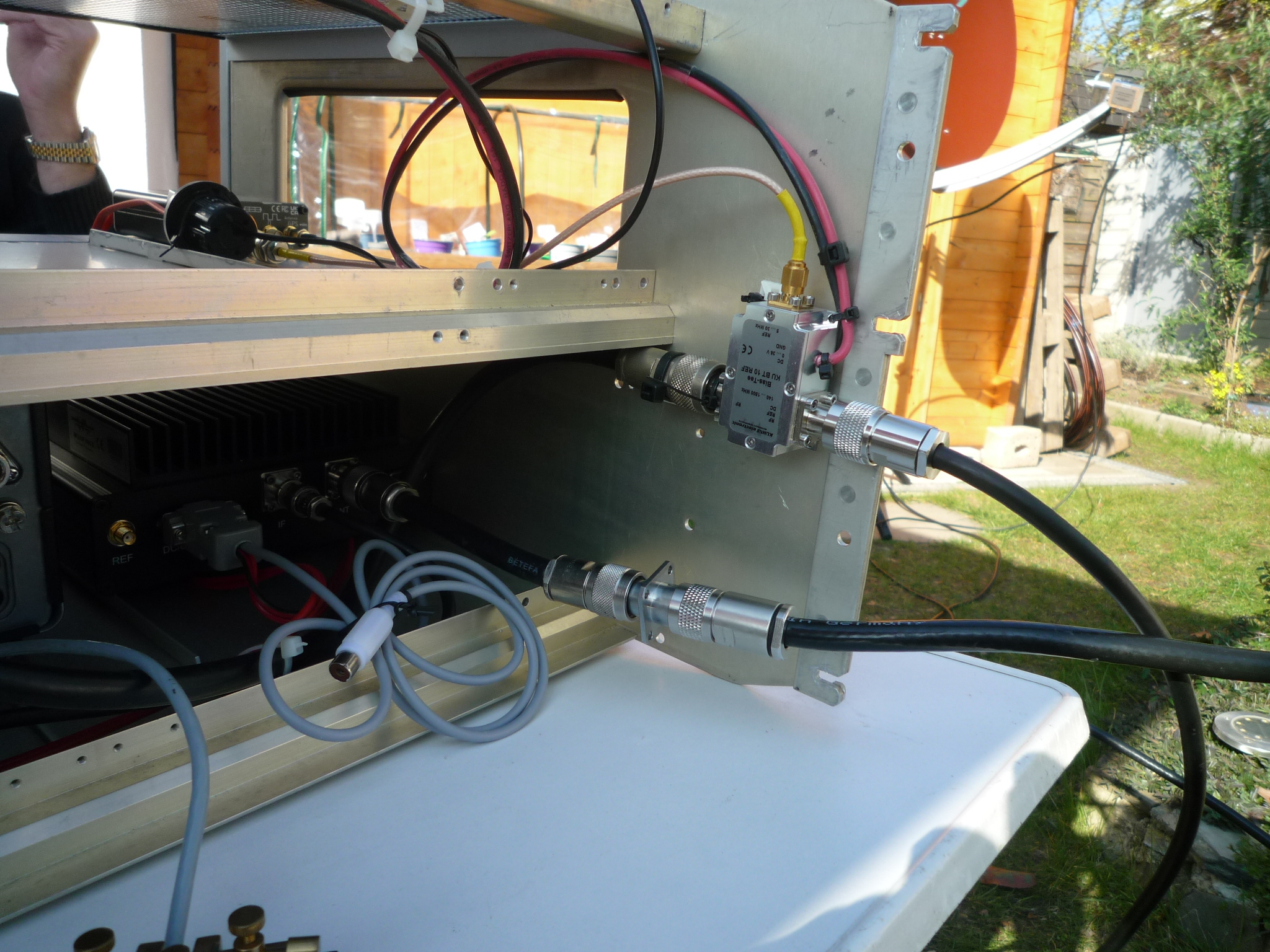

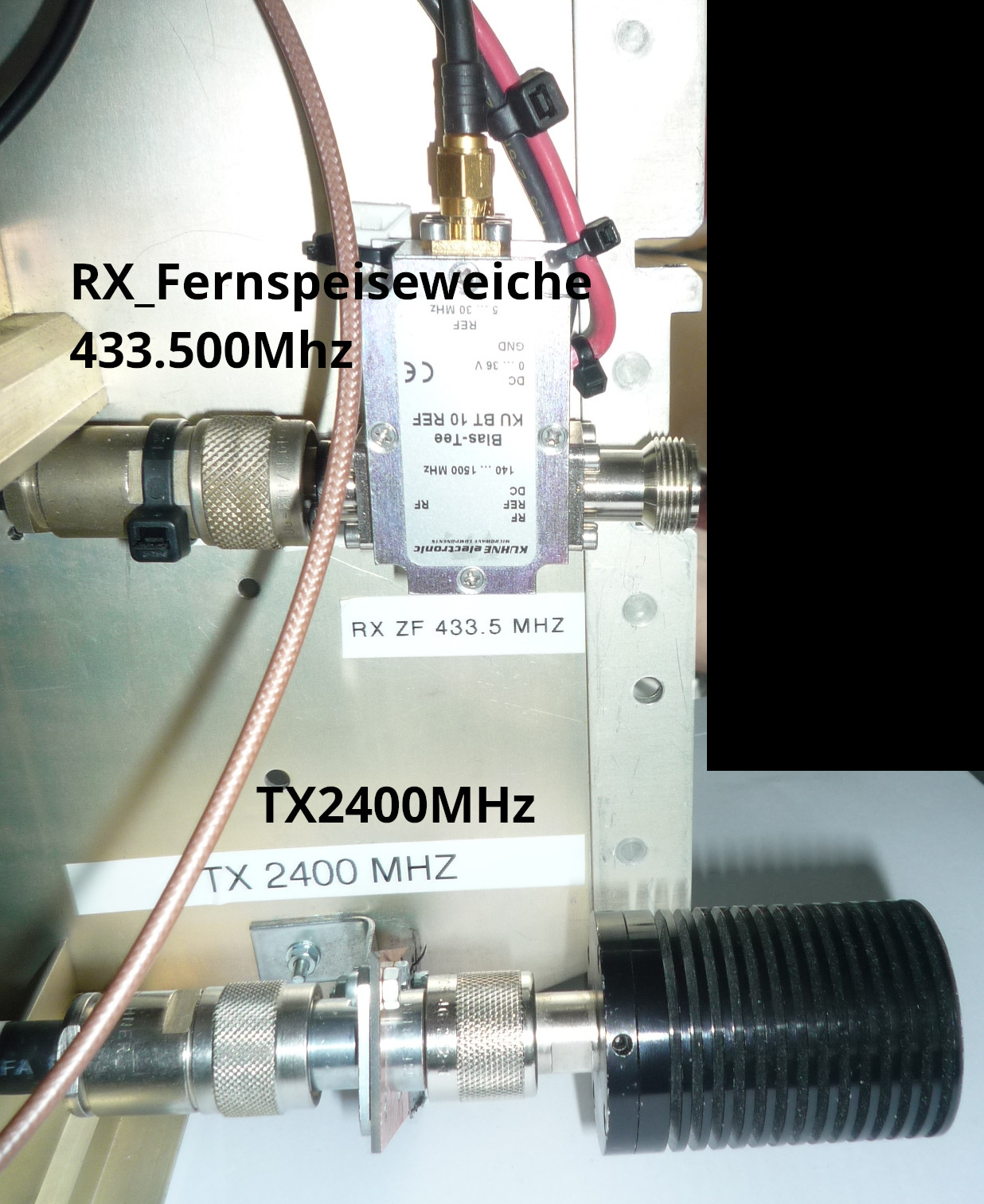

Die beiden Koaxkabel verschrauben. Das  dünnere Koax, angeschlossen am 433Mhz Ausgang des  DownConverter kommt in die Fernspeiseweiche. Dort  liegen 12Volt an. Das  dickere Koax von dem POTI-TX-Anschlußkabel ausgehend an den PA-Ausgang anschließen. Auf Zugentlastung der Koaxkabel bei dem Verlegen achten.

So sollte der Bildschirm aussehen, mit und ohne DownConverter

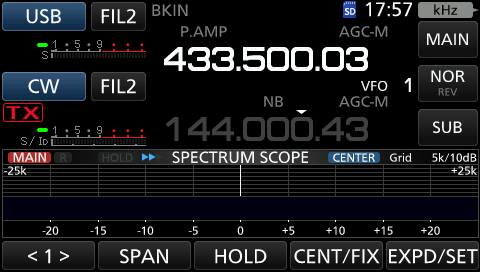

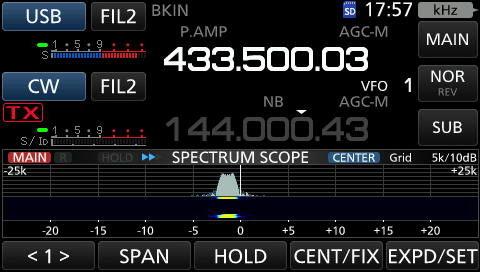

Ohne DownConverter	Ohne_DownConverter_Signal_Handfunkgerät

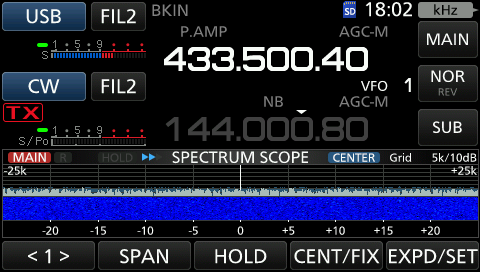

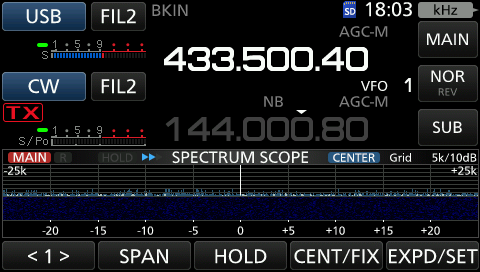

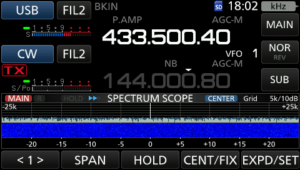

Mit angeschl. DownConverter und PreAmp. Deutlicher Rauschanstieg. Hinweis: Nicht auf den qo100 ausgerichtet,	Mit angschl. DownConverter, ohne PreAmp





Beachten: An der RX_Buchse der  Fernspeiseweiche liegen 12Volt an.  Keine andere Antenne anschließen, es besteht die Möglichkeit eines Kurzschlusses durch die Antenne.

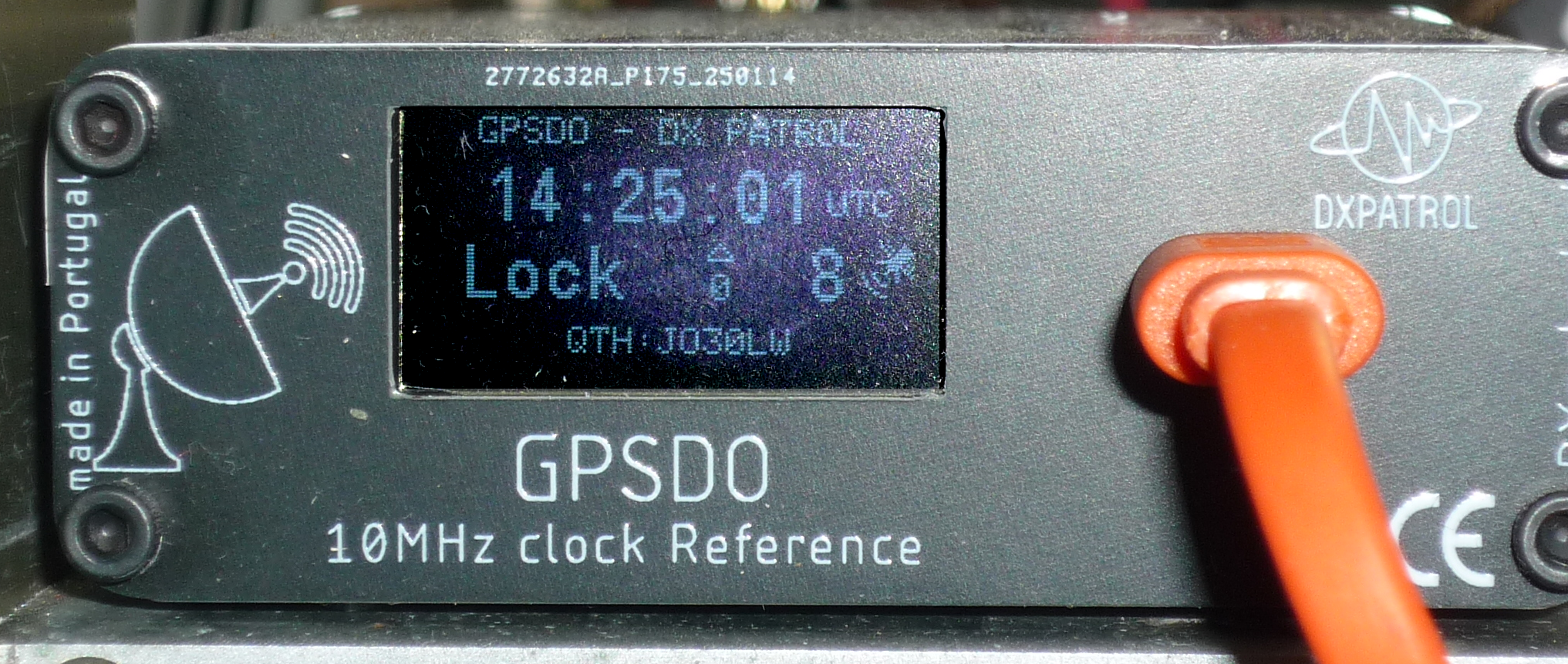

Den Empfänger des ICOM 9700 auf 433.500 SSB einstellen. Der GPSO-Empfänger benötigt ca. 2 Minuten zur Syncronisation. Die Displayanzeige beobachten.

Die PA noch  nicht einschalten. Eien Dummyload ist am PA-Ausgang angeschlossen. Somit kann zu Testzwecken die PA ausprobiert werden.

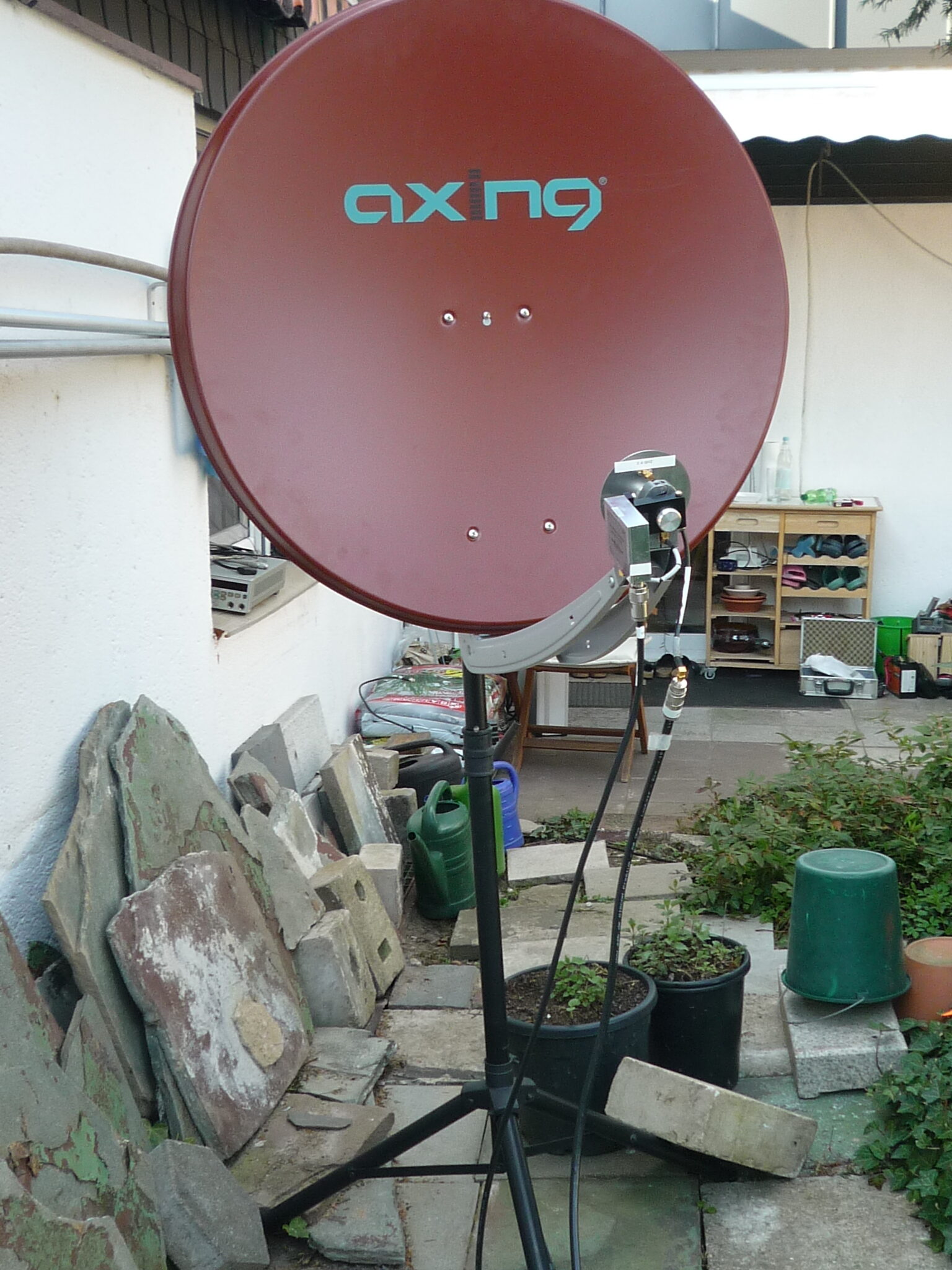

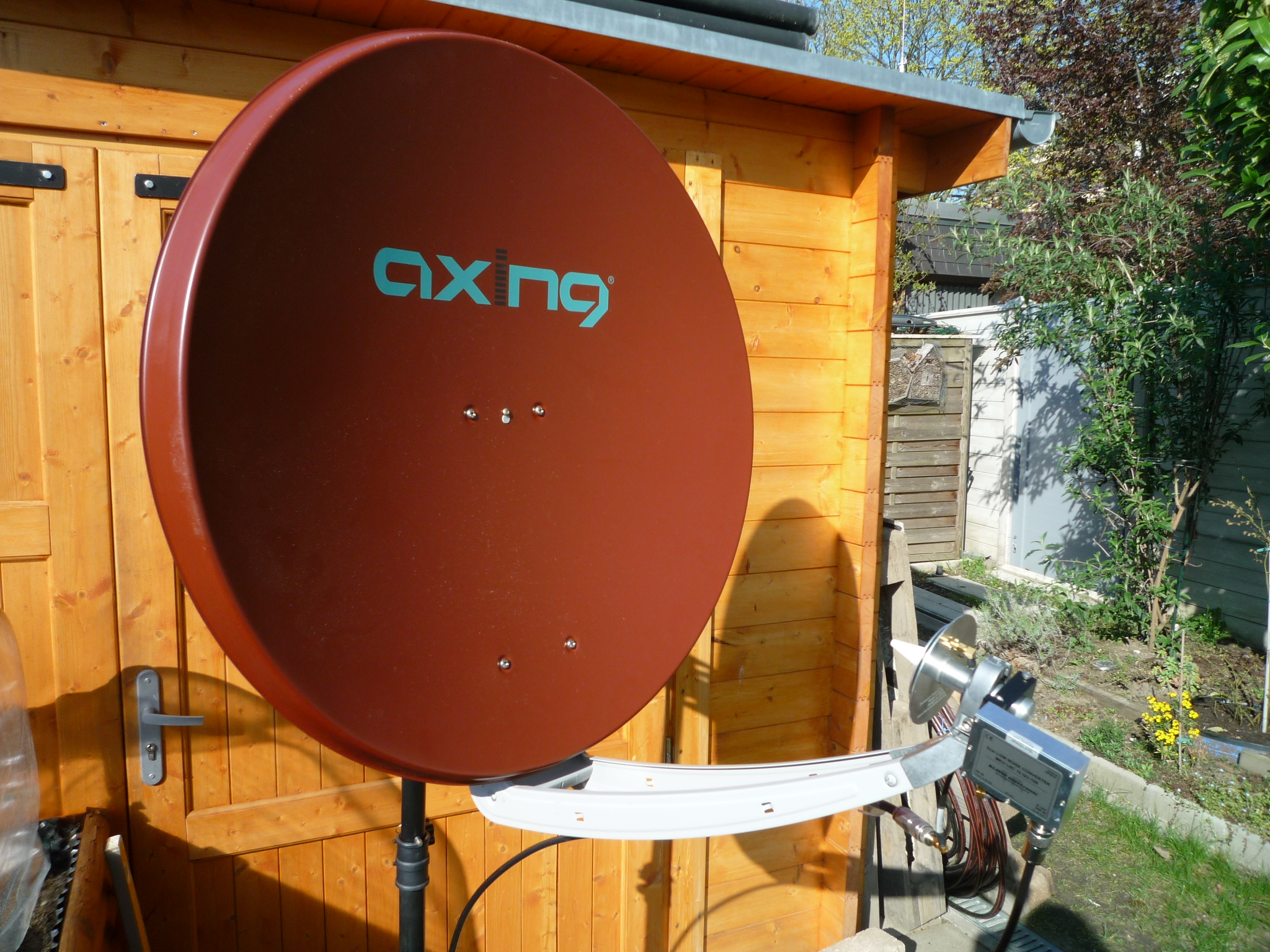

Grobe Ausrichtung des Spiegels:

Azimut- Horizontale: Die Schüssel grob nach Süden ausrichten (ca. 163°).

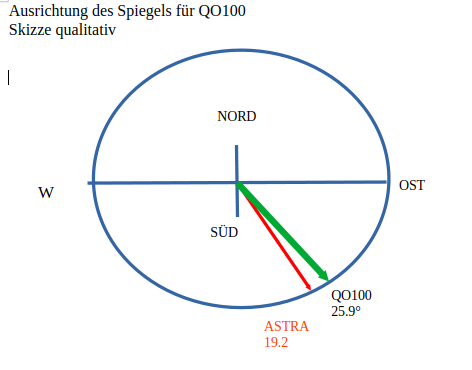

Ähnlich wie für den TV_Satelitt ASTRA 19.2 OST ausrichten, nur dann etwas weiter nach links für den QO-100 auf 25.9 OST ausrichten. Von oben auf den Spiegel gesehen.

Elevation- senkrechte : Stellen Sie den Neigungswinkel auf ca. 27-30° ein.

LNB-Skew: Drehen Sie das LNB (Schau auf die Schüssel, LNB-Anschluss leicht nach links, ca. 10-15 Grad aus der Vertikalen).

Das ICOM hat eine Spektrum-Anzeige. Die Bake 10.489.500 MHZ wird auf der 433.500 MHz empfangen.
Die Bake sollte ca. 20dB über Rauschen zu empfangen sein. Und die ersten Station sollten jetzt auch hörbar sein.

Erst wenn die Bake gut zu empfangen ist, mit Sendeversuchen weitermachen.

Dazu die PA mit der Dummyload einschalten, CW_Key anschliessen. TX Modus CW. Die LED Anzeige bei der PA sollten bei gedrückter CW_Key aufleuchten. Wenn alles ok, dann das Antennenkabel 2.4 Ghz zur Poti Antennen anschliessen. Vorher besser die PA ausschalten.

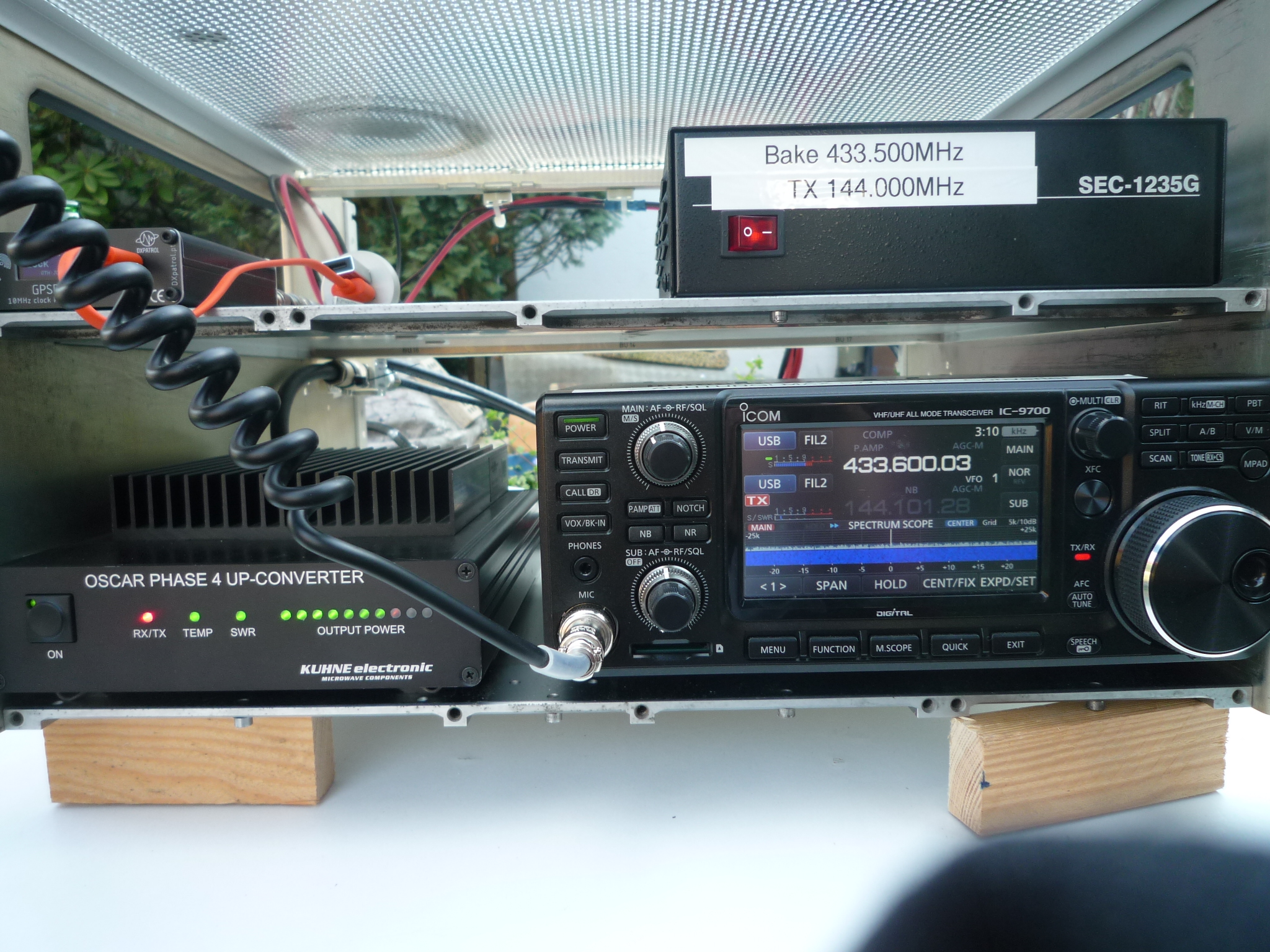

Sendebetrieb: Der ICOM9700 sendet auf 144 MHZ auf max. 5Watt. Per Limiter  im Gerät  wurde auf diese Leistung begrenzt. Mit dem Leistungsregler rechts oben neben dem Display kann die Leistung reduziert werden.

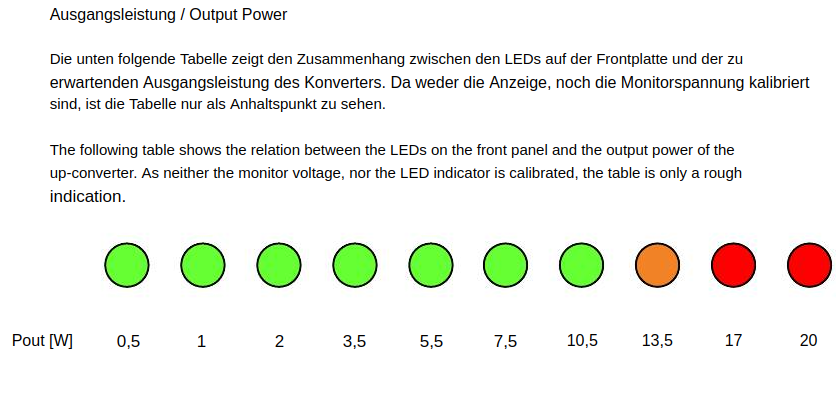

Die Aussteuerung der PA sollte im grünen LED Bereich bleiben. Die max. Leistung beträgt 20Watt auf 2400 Mhz.

Infos zum Anschluß einer Morse-Taste bei dem ICOM9700, siehe: Key anschliessen

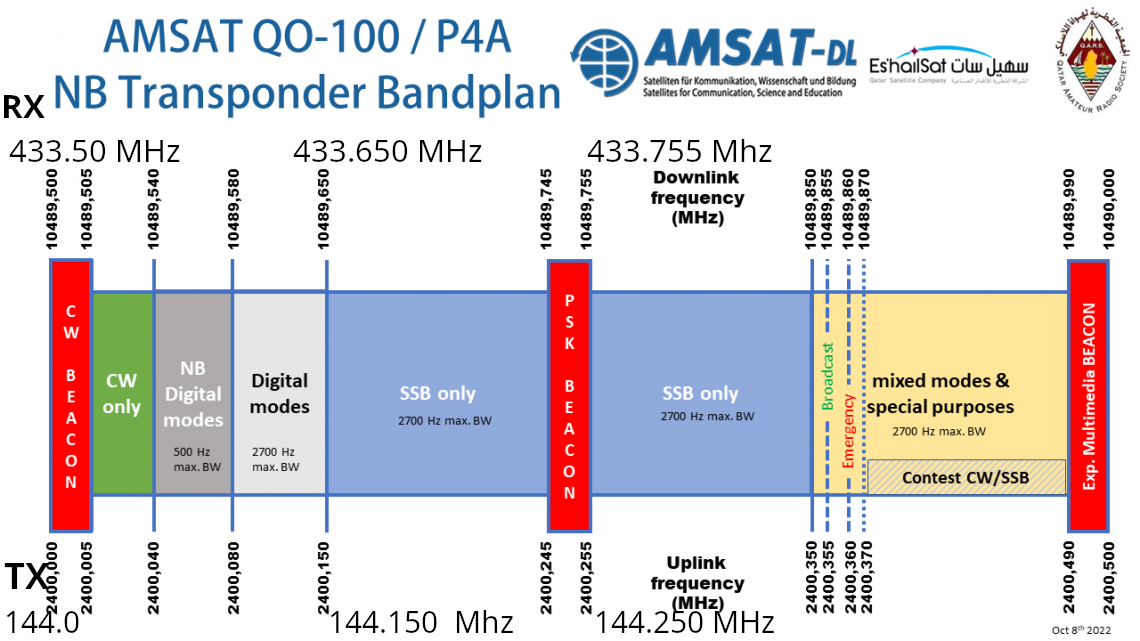

Infos zum Einstellen des Satelitten-Modus bei dem IC9700: Die RX und TX qrg,  die Uplink/Downlink-Frequenzen,  sind zu  koppeln. Also wenn die Rx qrg geändert wird, dann ändert sich auch die TX-qrg und umgekehrt.  Start  ist: RX 433.500 Mhz und TX 144.000 MHZ.

Wenn dies nicht so ist: Folgende Einstellungen sind zu tätigen:
Im MENÜ  die „1“ drücken, dann das ICON Satellit lang drücken (!). jetzt kann RX und TX auf die Start_Werte getrennt eingestellt werden. Es muß noch abgespeichert werden: Wiederum im MENÜ „1“ drücken, dann ICON Satellit  lang drücken. Erst jetzt ist abgespeichert und die neu eingestellten Werte sind übernommen worden.

Um den Satelliten-Modus ein bzw. ausschalten ist das Icon Satellit nur kurz zu drücken.

Kurz und lang drücken haben eune unterschiedliche Funktion.

Update: Noch kleine Änderung am Gestell 19Juni2026:

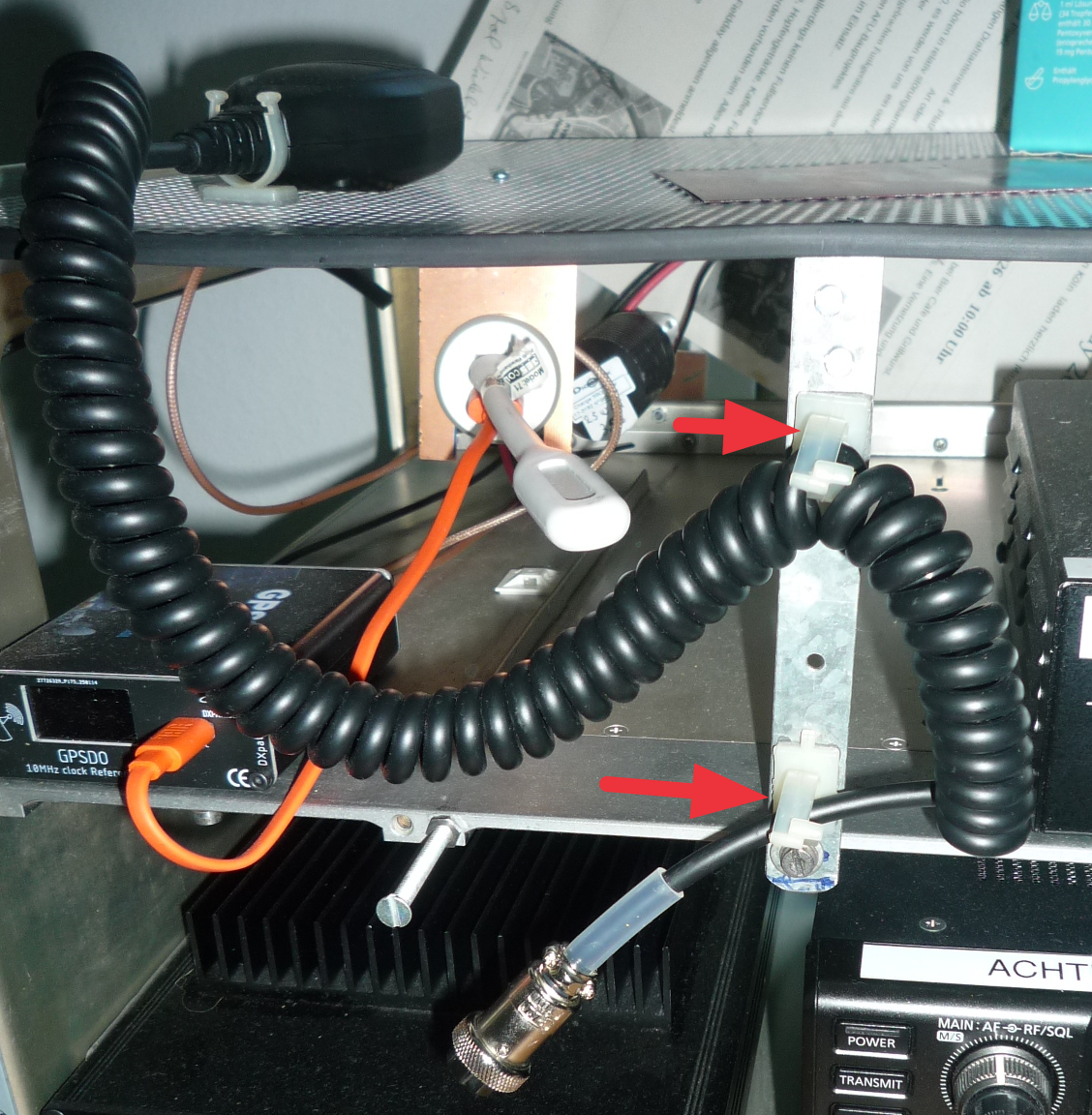

Cliphalterung für Mikro_Kabel

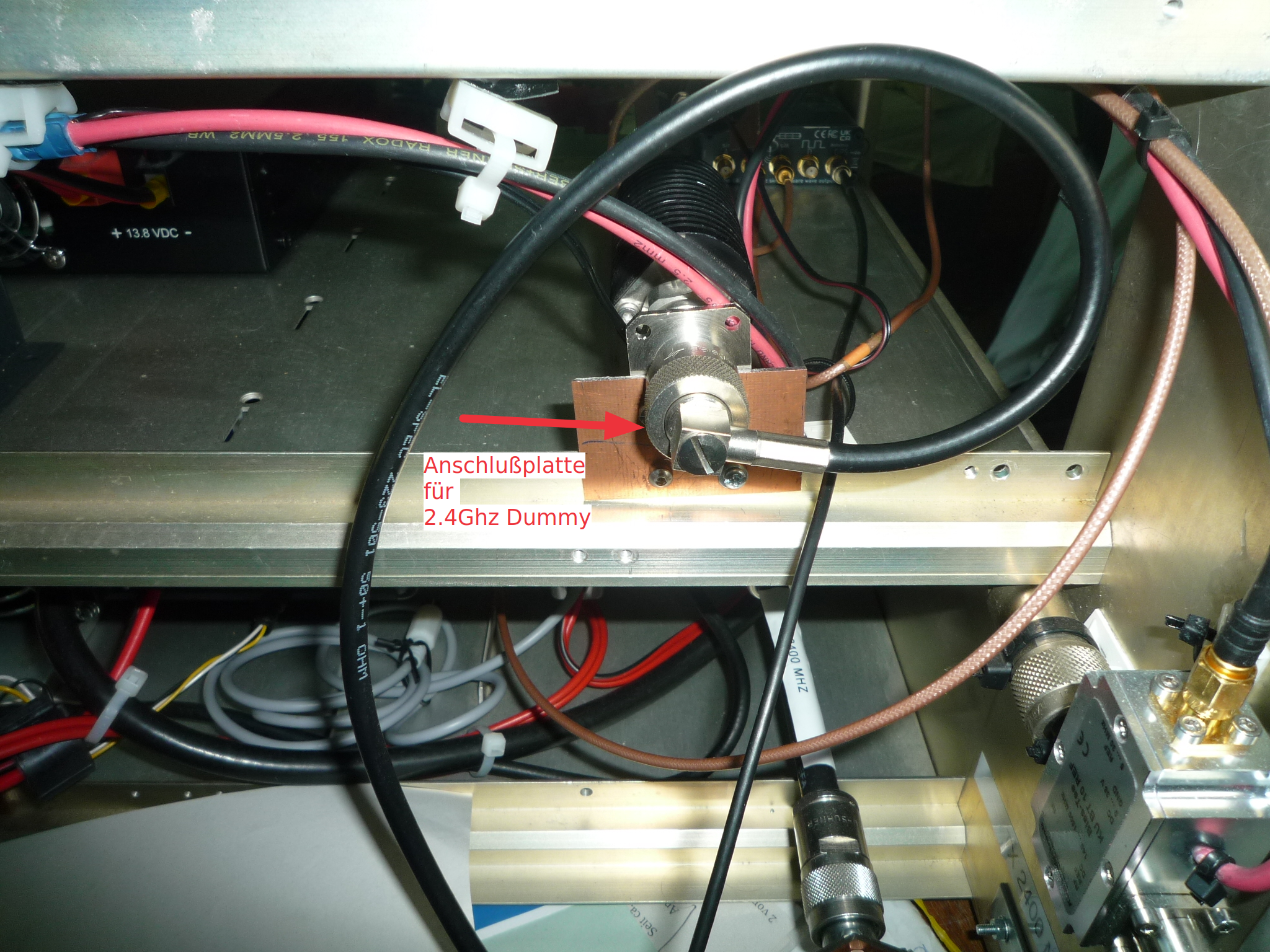

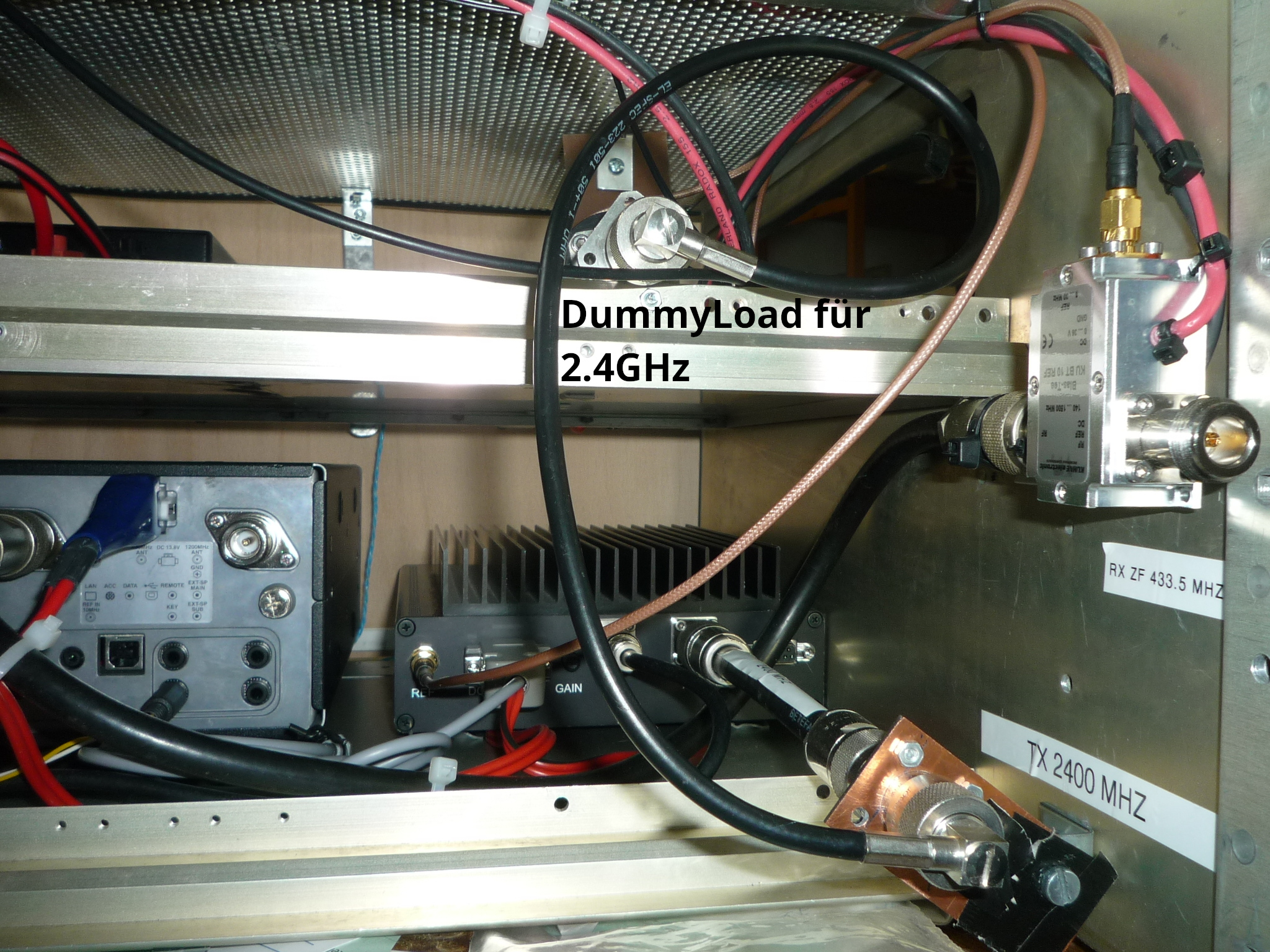

Anschlußplatte für 2.4GHZ Dummy

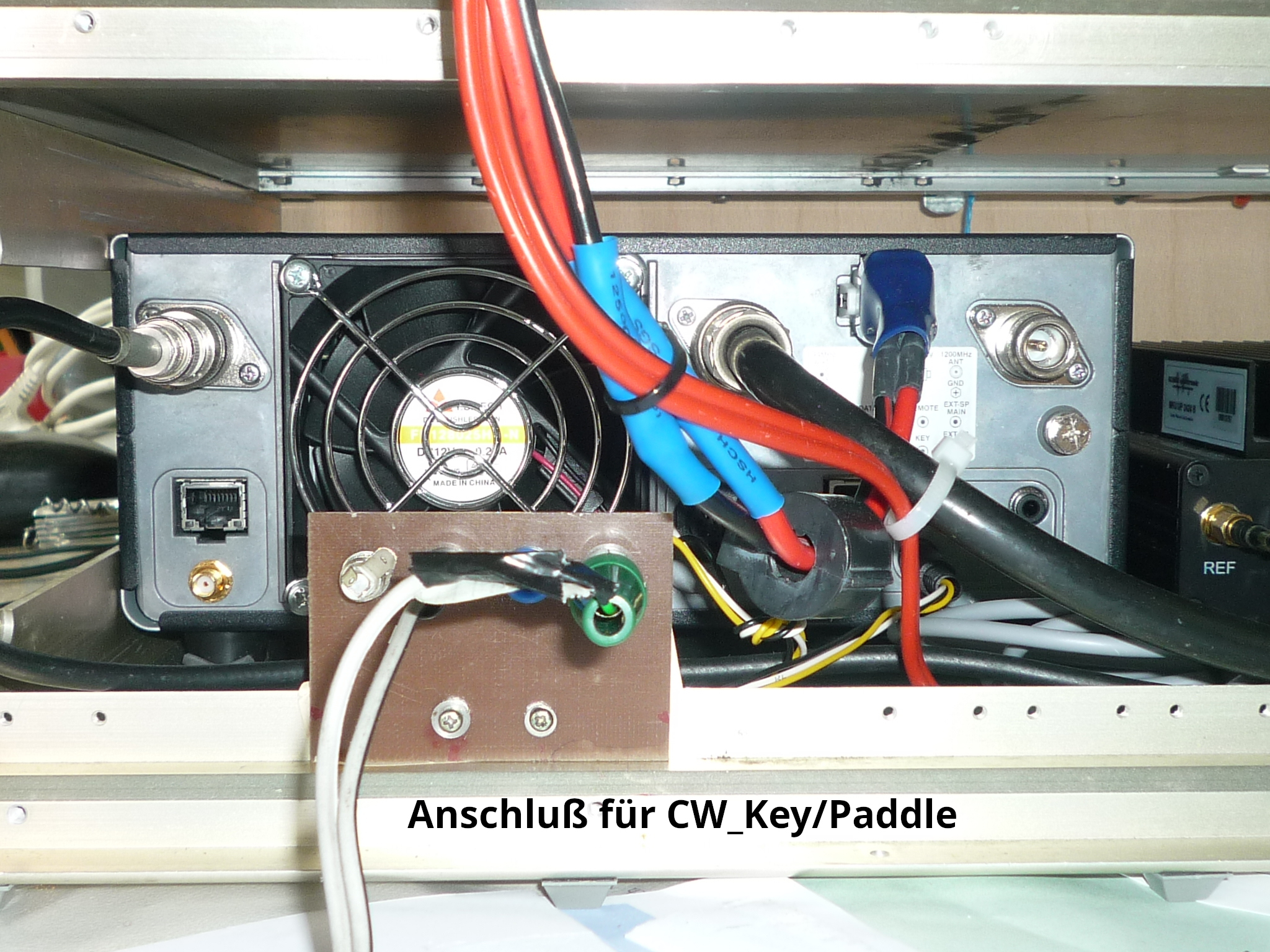

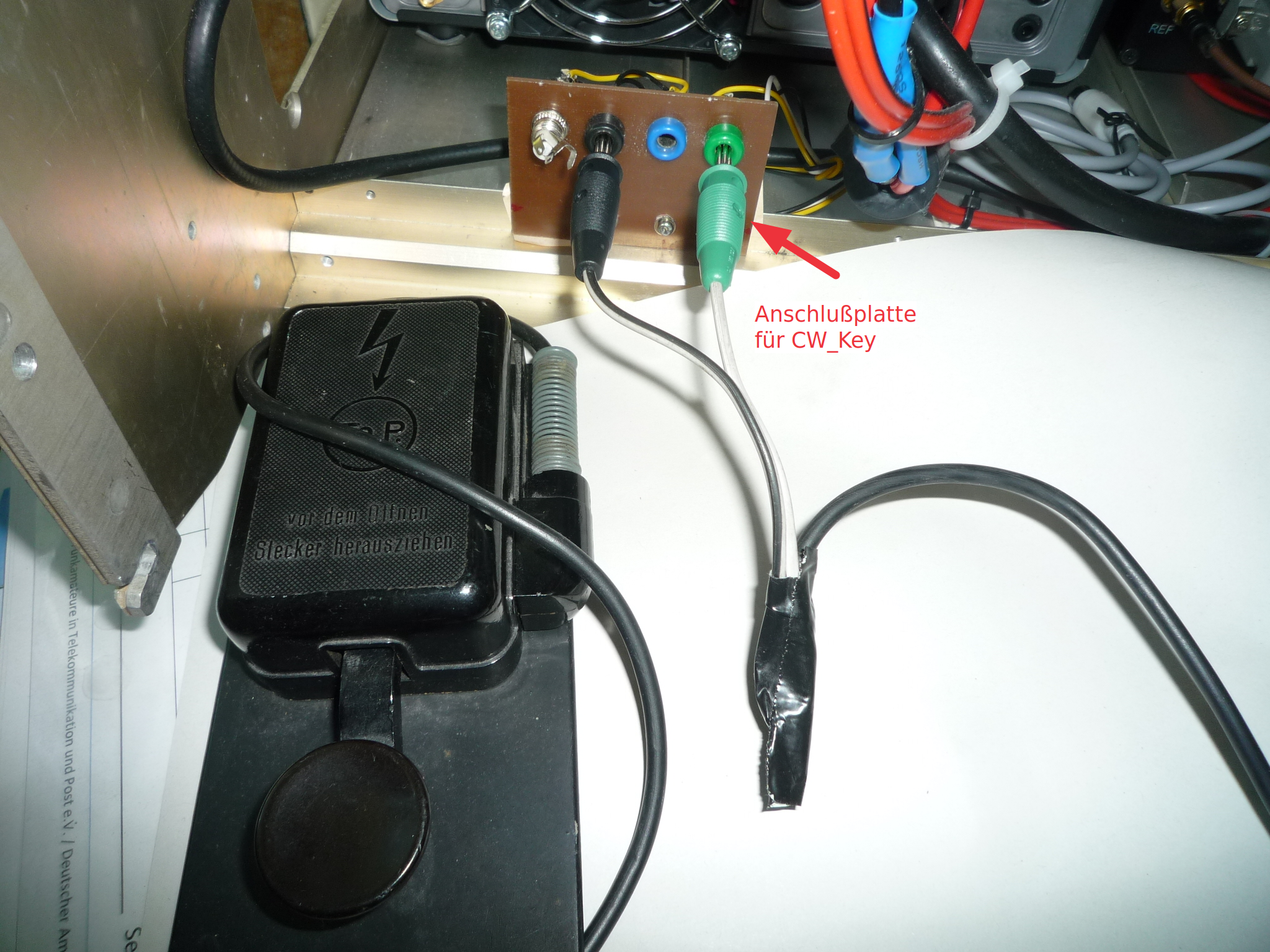

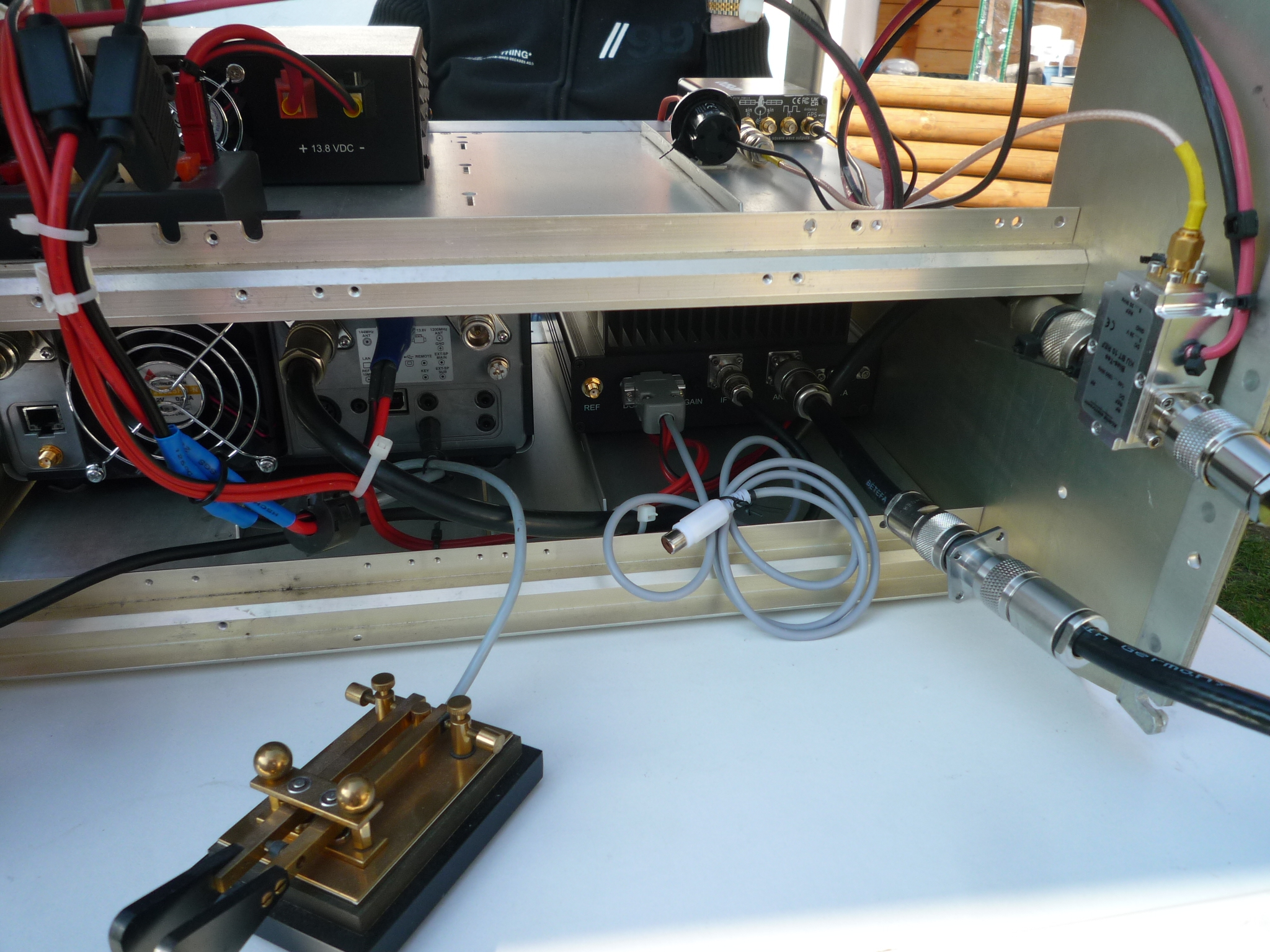

Anschlußplatte für CW-Key/Paddle handkey: grün und schwarz paddle: grün%blau und schwarz

---

weitere Bilder von der Station: noch unsortiert
